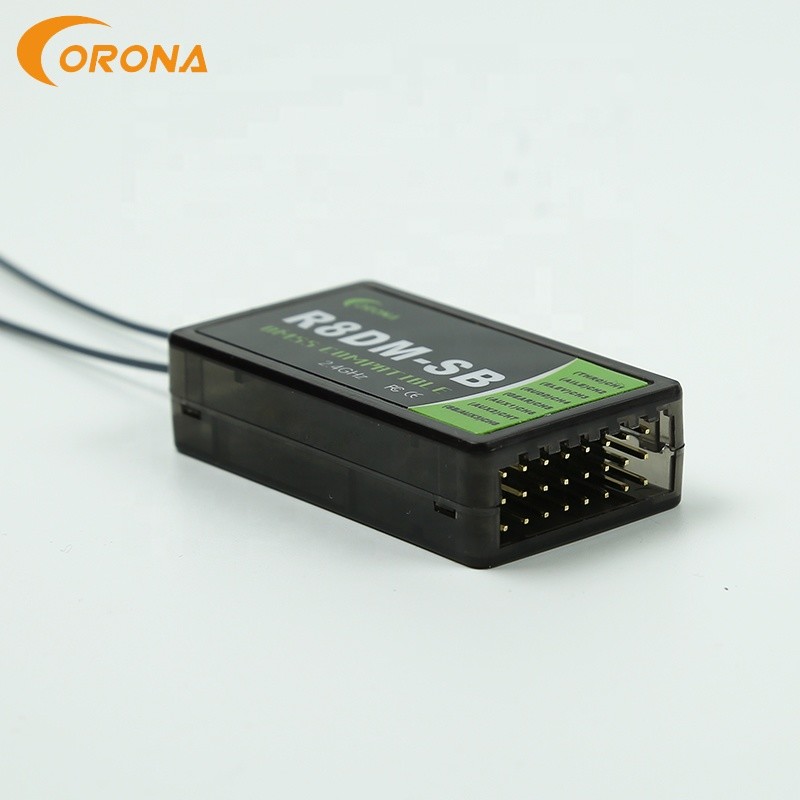

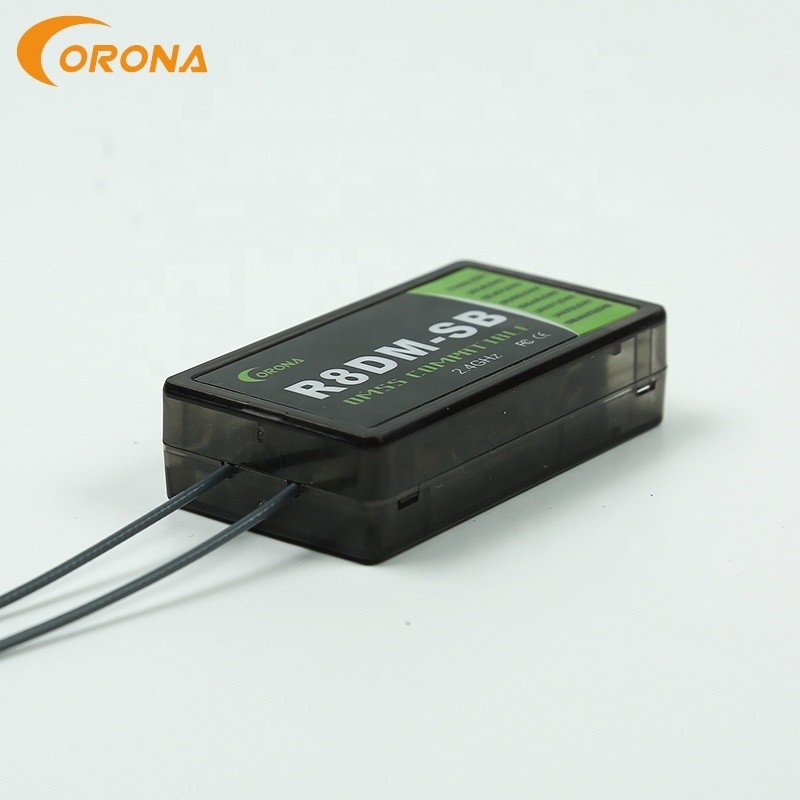

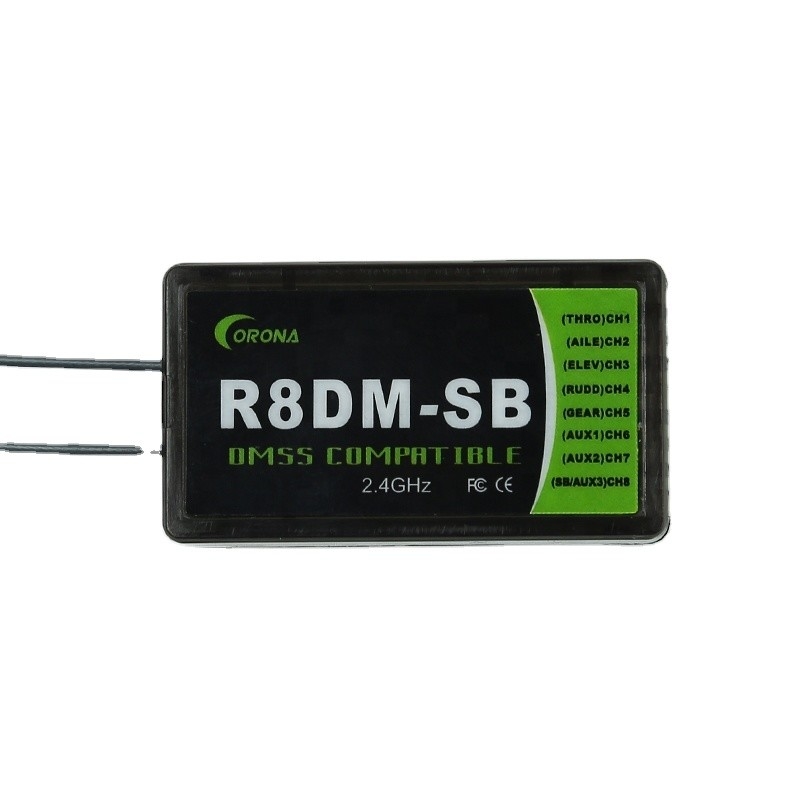

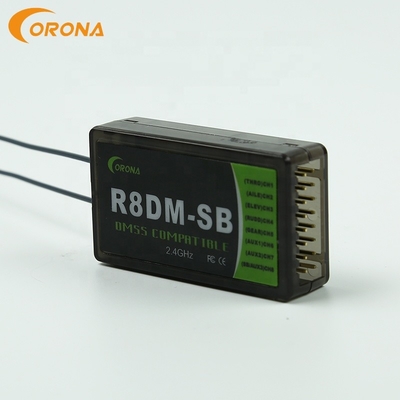

โมดูล Jr Dmss ตัวรับสัญญาณสำหรับขาย 2.4g รีโมทคอนโทรลสำหรับ XG6 XG7 XG8 XG11 XG14 Corona R8DM-SB

Corona R8DM-SB 2.4g รีโมทคอนโทรลตัวรับสัญญาณ JR DMSS สำหรับ XG6, XG7, XG8 , XG11 และ XG14


รายละเอียดสินค้า :








การบรรจุและการจัดส่ง
หน่วยขาย: รายการเดียว
ขนาดห่อเดียว : 10X14.2X3 ซม
น้ำหนักรวมตอนเดียว : 0.032 กก
คุณสมบัติ:

• วโดยไม่ต้องใช้เอาต์พุต S.bus รองรับการขยายช่องสัญญาณเซอร์โว R8DM มีช่อง PWM 8 ช่อง R6DM มีช่อง PWM 6 ช่องและ R4DM มีช่อง PWM 4 ช่อง
• ด้วยการใช้เอาต์พุต S.BUS รองรับการขยายช่องสัญญาณเซอร์โว, R8DM ส่งสัญญาณ S.BUSในวันที่ 8^ไทยช่อง,R6DM ส่งสัญญาณ S.BUS เปิด6^ไทยช่อง และสัญญาณเอาต์พุต R4DM เปิดอยู่4^ไทยช่องช่องที่เหลือยังคงส่งสัญญาณ PWM มาตรฐาน
• เวลาแฝง 13mS ภายใต้การเชื่อมโยงกับJR-เอ็กซ์จี7, และเวลาแฝง 14mS ภายใต้ linกษัตริย์กับเครื่องส่งสัญญาณอื่นๆ

ข้อมูลจำเพาะ:

• ช่วงแรงดันไฟฟ้า : 3.6~8.5V
• กระแสไฟที่ใช้งาน: 35mA ~ 60mA
• อุณหภูมิในการทำงาน: -10~70 องศาเซลเซียส
• เวลาแฝง: 13mS หรือ 14mS
• ความไว: ประมาณ -100dBm สำหรับ R8DM , -98dBm สำหรับ R6DM และ -96dBm สำหรับ R4DM
• น้ำหนัก: 11g สำหรับ R8DM , 8g สำหรับ R6DM และ 7g สำหรับ R4DM

การบรรจุสินค้า:
ตัวรับ x1,
ลัดวงจร x1,
เครื่องมือไขควง x1
ขั้นตอนการผูก:

1. เปิดเครื่องส่งสัญญาณ JR DMSS ให้อยู่ภายในระยะ 0.5M~1.0m จากเครื่องรับไม่อนุญาตให้ใช้งานเครื่องส่งสัญญาณเพิ่มเติมเมื่อเปิดเครื่องส่งสัญญาณ
2. ใส่เครื่องลัดวงจรตำแหน่งการแทรกเปลี่ยนไปตามเครื่องส่งสัญญาณที่แตกต่างกันเชื่อมต่อวงจรลัดตามภาพที่แสดงด้านล่าง:

การใส่ตัวลัดวงจรเมื่อเข้าเล่มตามภาพด้านบน
เคล็ดลับ: ตำแหน่งการแทรกจะเปลี่ยนไปตามเครื่องส่งสัญญาณที่แตกต่างกัน


3. ต่อแบตเตอรี่เข้ากับเครื่องรับในขณะที่กดปุ่มเครื่องรับไฟ LED สีแดงติดสว่างและไฟ LED สีเขียวดับเมื่อเครื่องรับกำลังค้นหาสัญญาณ จากนั้นเปลี่ยนเป็นไฟ LED สีเขียวและไฟ LED สีแดงดับ ซึ่งแสดงว่าการผูกสำเร็จ

การตั้งค่าที่ไม่ปลอดภัย:
R8DM, R6DM หรือ R4DM ตั้งค่าไม่ปลอดภัยบนเครื่องส่งสัญญาณ DMSS เช่นเดียวกับการทำงานของเครื่องรับ JR DMSSเราขอแนะนำอย่างยิ่งให้คุณตั้งค่าคุณสมบัติป้องกันความผิดพลาดก่อนที่คุณจะนำโมเดลของคุณบินการตั้งค่า Failsafe ที่มีประโยชน์จะปิดเค้นของโมเดลหลังจากที่ตัวรับสัญญาณสูญเสียสัญญาณ เพื่อไม่ให้บินหนีไปอย่างควบคุมไม่ได้
คำอธิบายการสลับฟังก์ชันของโหมดเอาต์พุต SBUS และโหมดเอาต์พุตที่ไม่ใช่ sbus:
หากเครื่องรับของคุณเชื่อมโยงกับเครื่องส่งสัญญาณของคุณ โปรดปิดเครื่องส่งสัญญาณของคุณเมื่อไฟ LED ของเครื่องรับของคุณเป็นสีแดง ให้กดปุ่มค้างไว้นานกว่า 6 วินาทีและไม่เกิน 10 วินาที ปล่อยปุ่มเพื่อดูไฟ LED สีเขียวหลังจากนั้น กดปุ่มอีกครั้งตอนนี้ เครื่องรับจะกลับไปเป็นไฟสีแดง ซึ่งแสดงสวิตช์โหมดเอาต์พุตที่สมบูรณ์หนึ่งรายการได้สำเร็จ
เมื่อไฟ LED สีเขียวกะพริบช้าแสดงว่าโหมดเอาต์พุตที่ไม่ใช่ SBUS เปลี่ยนเป็นโหมดเอาต์พุต SBUS และเมื่อไฟ LED สีเขียวกะพริบเร็วแสดงว่าโหมดเอาต์พุต SBUS เปลี่ยนเป็นโหมดเอาต์พุตที่ไม่ใช่ SBUS
ภายใต้โหมดเอาต์พุต SBUS คุณสามารถรับเอาต์พุต S.BUS บนช่องสัญญาณเซอร์โวล่าสุดและฟังก์ชันช่องอื่นๆ จะไม่เปลี่ยนแปลง
หมายเหตุ: หากคุณต้องการรีเซ็ตเครื่องรับเป็นโหมดปกติ คุณสามารถผูกเครื่องรับเข้ากับเครื่องส่งสัญญาณของคุณใหม่ได้หรือทำการสลับโหมดอีกครั้ง
ยูภายใต้สถานะการทำงาน,สถานะ LED ระบุไว้ดังต่อไปนี้:
